αGEL 产品
片状（SN薄片）

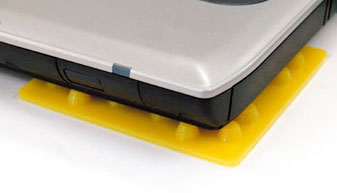

只要垫在需防振的物体下，通过简单的跳帧就可以使用的防振薄片。可以后装，所以能根据负载进行调整，可以用于各种物体。
- 特征
- ●根据产品的分割，片数增减，可对应宽广的荷载范围。
- ●无需固定，只要简单地铺设在设备下面，或夹住就能使用。
- ●共振倍率小，横向晃动小，非常安定。
- 使用例
- 适用于测量仪器等精密仪器的噪音对策。 只需铺设在设备下面，就可以轻松防止日日日常发生的振动。
- 代表数据
-

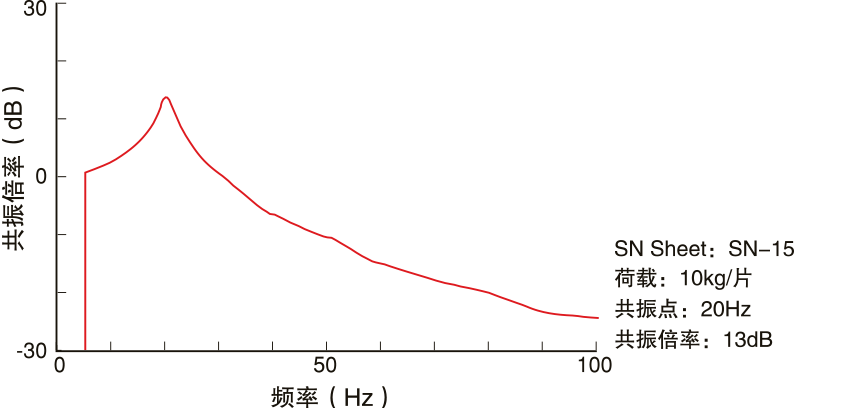

【防振特性】（参考值）
- 产品按荷载分类※4点支撑的时候
※请左右滑动查看下表。
产品明细・技术数据
- SN薄片
-
※请左右滑动查看下表。
品 名 适合荷载(kg/片材) 共振点(Hz) 共振频率(dB) 推荐使用频率(Hz) 变形量（mm） 识别 SN-2 0.5 〜 2 27 〜 21 6 38 〜 1.4 〜 3.0 黄色 SN-5 2 〜 5 29 〜 23 8 40 〜 1.5 〜 2.5 绿色 SN-15 5 〜 15 26 〜 18 13 37 〜 1.1 〜 2.2 橘黄色 SN-50 15 〜 50 22 〜 15 20 〜 18 30 〜 0.7 〜 2.0 蓝色
产品定位
请左右滑动查看下表。
-
品 名 产品类型 形 状 适合荷载
（kg/4点）
MIN适合荷载
（kg/4点）
MAX使用推荐的
周波数
（Hz）上部：螺丝/开槽 底部：螺丝/开槽 铜管内径 θ-A 装卸式
（Insulator）两端带螺栓 2 3.2 23 M-4 M-4 - θ-B 装卸式
（Insulator）两端带螺栓 1.6 2.4 18 M-4 M-4 - θ-C 装卸式
（Insulator）两端带螺栓 3.2 8 20 M-6
/有开槽M-6
/有开槽- MN-3 装卸式
（Insulator）两端带螺栓 8 14 17 M-6
/有开槽M-6
/有开槽- MN-5 装卸式
（Insulator）两端带螺栓 14 22 16 M-6
/有开槽M-6
/有开槽- MN-7 装卸式
（Insulator）两端带螺栓 22 34 16 M-6
/有开槽M-6
/有开槽- MN-10 装卸式
（Insulator）两端带螺栓 34 50 16 M-6
/有开槽M-6
/有开槽- θ-TW 装卸式
（Insulator）两端带螺栓 50 100 14 M-6
/有开槽M-6
/有开槽- BG-7 装卸式
（Insulator）两端带螺栓
带弹簧3.2 6.4 14 M-3 M-3 - BG-8 装卸式
（Insulator）两端带螺栓
带弹簧6 16 14 M-6 M-6 - SF-2 装卸式
（Insulator）上部螺栓
下部带垫板5 13 22 M-6
/有开槽4.2×6mm（椭圆孔） - SF-5 装卸式
（Insulator）上部螺栓
下部带垫板13 30 19 M-6
/有开槽4.2×6mm（椭圆孔） - SF-10 装卸式
（Insulator）上部螺栓
下部带垫板30 50 17 M-6
/有开槽4.2×6mm（椭圆孔） - SF-30 装卸式
（Insulator）上部螺栓
下部带垫板
外覆橡胶100 140 13 M-10
/有开槽φ11mm（圆孔） - SF-50 装卸式
（Insulator）上部螺栓
下部带垫板
外覆橡胶120 300 15 M-10
/有开槽φ11mm（圆孔） - S 衬套式
（GEL BUSH）BUSH 0.2 0.75 60 - - φ3mm A-1 衬套式
（GEL BUSH）BUSH 0.5 2 50 - - φ3mm A-2 衬套式
（GEL BUSH）BUSH 2.5 4 70 - - φ3mm B-1 衬套式
（GEL BUSH）BUSH 4 15 35 - - φ4mm B-2 衬套式
（GEL BUSH）BUSH 15 32 25 - - φ4mm SN-2
（黄色）片状
（SN 薄片）薄片 0.5 2 38 - - - SN-5
（绿色）片状
（SN 薄片）薄片 2 5 40 - - - SN-15
（橘黄色）片状
（SN 薄片）薄片 5 15 37 - - - SN-50
（蓝色）片状
（SN 薄片）薄片 15 50 30 - - - 品 名 θ-A θ-B θ-C MN-3 MN-5 MN-7 MN-10 θ-TW BG-7 BG-8 SF-2 SF-5 SF-10 SF-30 SF-50 S A-1 A-2 B-1 B-2 SN-2
（黄色）SN-5
（绿色）SN-15
（橘黄色）SN-50
（蓝色）产品类型 形 状 适合荷载
（kg/4点）
MIN适合荷载
（kg/4点）
MAX使用推荐的
周波数
（Hz）上部：螺丝/开槽 下部：螺丝/开槽／ 铜管内径 装卸式
（Insulator）两端带螺栓 2 3.2 23 M-4 M-4 - 装卸式
（Insulator）两端带螺栓 1.6 2.4 18 M-4 M-4 - 装卸式
（Insulator）两端带螺栓 3.2 8 20 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）两端带螺栓 8 14 17 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）两端带螺栓 14 22 16 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）两端带螺栓 22 34 16 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）两端带螺栓 34 50 16 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）两端带螺栓 50 100 14 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）两端带螺栓
带弹簧3.2 6.4 14 M-3 M-3 - 装卸式
（Insulator）两端带螺栓
带弹簧6 16 14 M-6 M-6 - 装卸式
（Insulator）上部螺栓
下部带垫板5 13 22 M-6
/有开槽4.2×6mm（椭圆孔） - 装卸式
（Insulator）上部螺栓
下部带垫板13 30 19 M-6
/有开槽4.2×6mm（椭圆孔） - 装卸式
（Insulator）上部螺栓
下部带垫板30 50 17 M-6
/有开槽4.2×6mm（椭圆孔） - 装卸式
（Insulator）上部螺栓
下部带垫板
外覆橡胶100 140 13 M-10
/有开槽φ11mm（圆孔） - 装卸式
（Insulator）上部螺栓
下部带垫板
外覆橡胶120 300 15 M-10
/有开槽φ11mm（圆孔） - 衬套式
（GEL BUSH）BUSH 0.2 0.75 60 - - φ3mm 衬套式
（GEL BUSH）BUSH 0.5 2 50 - - φ3mm 衬套式
（GEL BUSH）BUSH 2.5 4 70 - - φ3mm 衬套式
（GEL BUSH）BUSH 4 15 35 - - φ4mm 衬套式
（GEL BUSH）BUSH 15 32 25 - - φ4mm 片状
（SN 薄片）シート 0.5 2 38 - - - 片状
（SN 薄片）薄片 2 5 40 - - - 片状
（SN 薄片）薄片 5 15 37 - - - 片状
（SN 薄片）薄片 15 50 30 - - - -
品 名 产品类型 形 状 适合荷载
（kg/4点）
MIN适合荷载
（kg/4点）
MAX使用推荐的
周波数
（Hz）上部：螺丝/开槽 底部：螺丝/开槽 铜管内径 S 衬套式
（GEL BUSH）BUSH 0.2 0.75 60 - - φ3mm A-1 衬套式
（GEL BUSH）BUSH 0.5 2 50 - - φ3mm SN-2
（黄色）片状
（SN 薄片）薄片 0.5 2 38 - - - θ-B 装卸式
（Insulator）両端おねじ 1.6 2.4 18 M-4 M-4 - θ-A 装卸式
（Insulator）両端おねじ 2 3.2 23 M-4 M-4 - SN-5
（绿色）片状
（SN 薄片）薄片 2 5 40 - - - A-2 衬套式
（GEL BUSH）BUSH 2.5 4 70 - - φ3mm θ-C 装卸式
（Insulator）两端带螺栓 3.2 8 20 M-6
/有开槽M-6
/有开槽- BG-7 装卸式
（Insulator）两端带螺栓
带弹簧3.2 6.4 14 M-3 M-3 - B-1 衬套式
（GEL BUSH）BUSH 4 15 35 - - φ4mm SF-2 装卸式
（Insulator）上部螺栓
下部带垫板5 13 22 M-6
/有开槽4.2×6mm（椭圆孔） - SN-15
（橘黄色）片状
（SN 薄片）薄片 5 15 37 - - - BG-8 装卸式
（Insulator）两端带螺栓
带弹簧6 16 14 M-6 M-6 - MN-3 装卸式
（Insulator）两端带螺栓 8 14 17 M-6
/有开槽M-6
/有开槽- SF-5 装卸式
（Insulator）上部螺栓
下部带垫板13 30 19 M-6
/有开槽4.2×6mm（椭圆孔） - MN-5 装卸式
（Insulator）两端带螺栓 14 22 16 M-6
/有开槽M-6
/有开槽- B-2 衬套式
（GEL BUSH）BUSH 15 32 25 - - φ4mm SN-50
（蓝色）片状
（SN 薄片）薄片 15 50 30 - - - MN-7 装卸式
（Insulator）两端带螺栓 22 34 16 M-6
/有开槽M-6
/有开槽- SF-10 装卸式
（Insulator）两端带螺栓
下部带垫板30 50 17 M-6
/有开槽4.2×6mm（椭圆孔） - MN-10 装卸式
（Insulator）两端带螺栓 34 50 16 M-6
/有开槽M-6
/有开槽- θ-TW 装卸式
（Insulator）两端带螺栓 50 100 14 M-6
/有开槽M-6
/有开槽- SF-30 装卸式
（Insulator）上部螺栓
下部带垫板
外覆橡胶100 140 13 M-10
/有开槽φ11mm（圆孔） - SF-50 装卸式
（Insulator）上部螺栓
下部带垫板
外覆橡胶120 300 15 M-10
/有开槽φ11mm（圆孔） - 品 名 S A-1 SN-2
（黄色）θ-B θ-A SN-5
（绿色）A-2 θ-C BG-7 B-1 SF-2 SN-15
（橘黄色）BG-8 MN-3 SF-5 MN-5 B-2 SN-50
（蓝色）MN-7 SF-10 MN-10 θ-TW SF-30 SF-50 产品类型 形 状 适合荷载
（kg/4点）
MIN适合荷载
（kg/4点）
MAX使用推荐的
周波数
（Hz）上部：螺丝/开槽 下部：螺丝/开槽 铜管内径 衬套式
（GEL BUSH）BUSH 0.2 0.75 60 - - φ3mm 衬套式
（GEL BUSH）BUSH 0.5 2 50 - - φ3mm 片状
（SN 薄片）薄片 0.5 2 38 - - - 装卸式
（Insulator）两端带螺栓 1.6 2.4 18 M-4 M-4 - 装卸式
（Insulator）两端带螺栓 2 3.2 23 M-4 M-4 - 片状
（SN 薄片）薄片 2 5 40 - - - 衬套式
（GEL BUSH）BUSH 2.5 4 70 - - φ3mm 装卸式
（Insulator）两端带螺栓 3.2 8 20 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）两端带螺栓
带弹簧3.2 6.4 14 M-3 M-3 - 衬套式
（GEL BUSH）BUSH 4 15 35 - - φ4mm 装卸式
（Insulator）上部螺栓
下部带垫板5 13 22 M-6
/有开槽4.2×6mm（椭圆孔） - 片状
（SN 薄片）薄片 5 15 37 - - - 装卸式
（Insulator）两端带螺栓
带弹簧6 16 14 M-6 M-6 - 装卸式
（Insulator）两端带螺栓 8 14 17 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）上部螺栓
下部带垫板13 30 19 M-6
/有开槽4.2×6mm（椭圆孔） - 装卸式
（Insulator）两端带螺栓 14 22 16 M-6
/有开槽M-6
/有开槽- 衬套式
（GEL BUSH）BUSH 15 32 25 - - φ4mm 片状
（SN 薄片）薄片 15 50 30 - - - 装卸式
（Insulator）两端带螺栓 22 34 16 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）上部螺栓
下部带垫板30 50 17 M-6
/有开槽4.2×6mm（椭圆孔） - 装卸式
（Insulator）两端带螺栓 34 50 16 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）两端带螺栓 50 100 14 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）上部螺栓
下部带垫板
外覆橡胶100 140 13 M-10
/有开槽φ11mm（圆孔） - 装卸式
（Insulator）上部螺栓
下部带垫板
外覆橡胶120 300 15 M-10
/有开槽φ11mm（圆孔） -
使用方法
- ・请根据荷载切割。
- ・设置时请注意对象物的重心，使其稳定。
- ・请结合需要防振的物品，将其放置在突起面上，保持荷载的受力均匀。
- ・也可在SN薄片上铺上板材，使其受力均匀。
- ・请撕掉底部的保护膜后使用。
- 有关客制化的对应
- 根据需求接受各种开发，所以请和我们联系。
